新型節(jié)煤催化劑的機理及其在水泥生產中的應用 新型節(jié)煤催化劑的作用機理 新型節(jié)煤催化劑由分散劑，催化劑，礦化劑、穩(wěn)定劑等成分組合而成，經(jīng)過自研的工藝進行加工，是一種普通非危險化學溶液制品。 ...
新型節(jié)煤催化劑的機理及其在水泥生產中的應用
新型節(jié)煤催化劑的作用機理

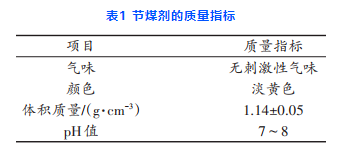

新型節(jié)煤催化劑由分散劑，催化劑，礦化劑、穩(wěn)定劑等成分組合而成，經(jīng)過自研的工藝進行加工，是一種普通非危險化學溶液制品。
煤炭燃燒實質上是碳氫化合物被氧化生成CO2，H2O等并放出熱能的過程。燃煤催化劑不改變化學反應的初始反應物和生成物，只加快燃燒過程使可燃物充分燃燒，其催化機理如下：
提高煤粉的煅燒效率。通過分散劑將催化劑和穩(wěn)定劑等成分均勻的附著在煤粉表面，消除煤粉靜電，保證煤粉細顆粒的獨立和分散，提高煤粉燃燒接觸面積；同時讓節(jié)煤劑充分滲透至煤層內部，提高節(jié)煤劑的工作效率，進而在宏觀上提高煤粉的煅燒效率。
提高揮發(fā)分的燃燒強度。通過催化劑成分，加快了氧氣的擴散速度，使煤粉熱解過程中揮發(fā)分的析出和燃燒速度得到改善，宏觀上提高了揮發(fā)分的燃燒強度。
提高熟料產量和質量。通過礦化劑成分，適當降低了生料形成液相的溫度，延長了燒成帶的長度，增加了物料的反應時間，從而提高了熟料的質量和產量。
穩(wěn)定燃燒效果。通過分散滲透劑、催化劑、礦化劑、穩(wěn)定劑構建的復合體系，提高燃燒效率的同時，也提高穩(wěn)燃效果，降低新型節(jié)煤催化劑中水分對煤粉輸送和粉磨的影響。

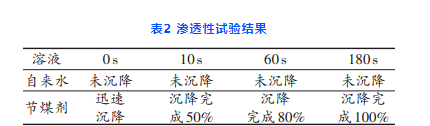

滲透性實驗。通過滲透性實驗觀察判斷節(jié)煤劑的滲透性，實驗方法如下：取兩個100ml比色管分別加入50ml去離子水和節(jié)煤劑，稱取一定質量的煤粉，同時加入到兩個比色管內，觀察煤粉的沉降情況，以判斷節(jié)煤劑的滲透性。滲透性結果見表2，從表2中可以看出本煤粉在節(jié)煤劑中迅速沉降，表明節(jié)煤劑中分散滲透組份起到了比較明顯的作用，節(jié)煤劑能迅速的滲透至煤層內部，充分發(fā)揮其功效。
礦化實驗。通過礦化實驗觀察其對熟料燒成的影響，

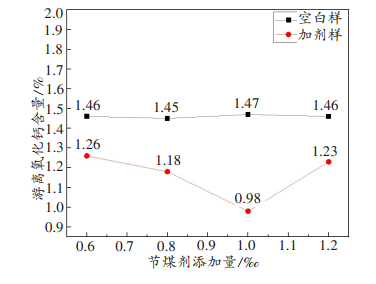

取空白樣品和添加節(jié)煤劑的樣品添加一定比例的水并采用模具壓制成圓柱體，105℃下烘干60min，在900℃的馬弗爐焙燒30min，后立即轉入1400℃馬弗爐內焙燒30min，取出后立即使用工業(yè)風扇迅速冷卻得到黑色樣品，參照GB/T 176-2017 《水泥化學分析方法》中的測試方法，對研磨后的樣品進行f-CaO含量測定。
